GERBANG GERBANG DASAR LOGIKA
Gerbang logika adalah rangkaian dengan satu atau lebih dari satu atau lebih dari satu sinyal masukkan tetapi hanya menghasilkan satu sinyal yang berupa tegangan tinggi atau tegangan rendah.
Gerbang-gerbang logika yang khususnya dipakai dalam komputer digital, dalam bentuk IC (Integrated Circuit) yang terdiri atas transistor-transistor,diode,dan lain lain. Gerbang logika dapat mempunyai beberapa masukan yang masing masing salah satu dari dua keadaan logika , yaitu "0" atau "1" macam-macam gerbang logika dasar terdiri dari AND,OR,NOT.
Gerbang-gerbang logika yang khususnya dipakai dalam komputer digital, dalam bentuk IC (Integrated Circuit) yang terdiri atas transistor-transistor,diode,dan lain lain. Gerbang logika dapat mempunyai beberapa masukan yang masing masing salah satu dari dua keadaan logika , yaitu "0" atau "1" macam-macam gerbang logika dasar terdiri dari AND,OR,NOT.
- Gerbang OR (gerbang ATAU)
Sebuah gerbang logika yang keluarannya berlogika "1" jika salah satu atau seluruh inputnya berlogika "1"
- Gerbang AND (Gerbang DAN)
Merupakan jenis gerbang digital keluaran "1" jika seluruh inputnya "1". Sebuah gerbang logika yang keluarannya berlogika "1" jika input A dan B dan seterusnya berlogika "1"

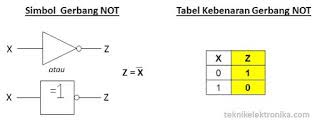

- Gerbang NOT (gerbang TIDAK)
Gerbang Notini disebut "inverter" (pembalik). Rangkaian ini mempunyai "1" masukandan "1" keluaran.
- Gerbang NOR (gerbang NOT dan OR)
Adalah gerbang kombinasi dari gerbang NOT dengan OR.
- Gerbang NAND (gerbang NOT dan AND)
Adalah gerbang kombinasi dari gerbang NOT dan gerbang AND
- Gerbang X-OR
Memberikan keluaran 1 jika kedua masukannya mempunyai keadaan yang berbeda.
- Gerbang X-NOR
Kombinasi dari OR dan NOT yang merupakan inversinya / lawannya X-OR sehingga dapat juga dibentuk dengan gerbang NOT.
